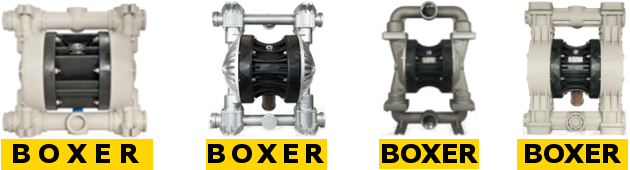

Pompy membranowe Boxer

Pompy membranowe serii BOXER i CUBIC charakteryzują się wyjątkowo dużą wydajnością, mocą i wytrzymałością, co czyni je idealnymi do pompowania mediów o wysokiej lepkości pozornej, nawet jeśli zawierają one elementy stałe. Pneumatyczny system zapobiegający zablokowaniu się pompy zapewnia bezpieczną pracę pompy. Nie potrzebuje on naolejonego powietrza.

Pompy BOXER i CUBIC charakteryzują się możliwością suchej pracy przy wystarczającej wysokości podnoszenia, nawet jeśli pompa nie jest pełna. Dają one możliwość regulacji prędkości pompy bez strat ciśnienia, regulacji przepływu i wysokości podnoszenia, a także ciągłej pracy bez przeciążenia lub uszkodzenia pompy. Dodatkowo, ogromna ilość materiałów konstrukcyjnych, pozwala na dobór optymalnej konfiguracji materiałowej, która będzie chemicznie zgodna z medium i/lub bezpieczna dla środowiska, bez konieczności pomijania zakresu temperaturowego.

Pompy BOXER i CUBIC zostały dostosowane do pracy w środowisku o dużej wilgotności lub na obszarach potencjalnie zagrożonych wybuchem (certyfikat ATEX).

Pompy BOXER z łatwością poradzą sobie z pompowaniem mediów o lepkościach do 50 000 cPs
(w 20^O C).

Montaż Pompy membranowej

Główne cechy Pomp membranowych

- Dostępne w wersji z PP, PVDF/ECTFE, aluminium i stali nierdzewnej AISI 316.

- Możliwość pracy na obszarach potencjalnie zagrożonych wybuchem (certyfikat ATEX dla strefy 1 i 2).

- Idealne do pracy w środowisku o wysokiej wilgotności.

- Zaprojektowane do pracy nawet dla wymagających zastosowań.

- Mogą pracować na sucho, nawet w fazie zasysania.

- Wyposażone w pneumatyczny system zapobiegający się zacinaniu się pompy.

- Pracują z nie naolejonym powietrzem.

- Mają możliwość regulacji przepływu i wysokości podnoszenia.

- Możliwość regulacji obrotów silnika przy stałym ciśnieniu.

- Opcja z podwójnym kolektorem (dwa porty ssące i dwa tłoczne).

- Możliwość instalacji pompy pod sufitem.

- Trzy możliwe ustawienia portów ssących i tłocznych.

- Przyjazna dla użytkownika konserwacja i wymiana części zamiennych.

- Wysoka wydajność w korzystnej cenie.

Opis pompy

Pompy membranowe Debem składają się z umieszczonego centralnie w pompie dystrybutora powietrza wyposażonego w system stall-prevention.  Membrany nowej generacji (Long profil Life) są zamontowane na wale pompy. Na obu końcach, pod korpusem pompy w kanale tłocznym i ssącym znajdują się zawory kulowe oraz siedzenia kul.

A = zawory kulowe
B = komora pompy
C1 = membrana po stronie medium
C2 = membrana po stronie powietrza
D = kolektor po stronie ssącej
E = kolektor po stronie tłocznej
F = dystrybutor powietrza

Jak działa pompa membranowa

Sprężone powietrze wprowadzone wymiennika pneumatycznego za jeden z dwóch membran generuje kompresji i wypycha do przewodu produkt dostawy, w tym samym czasie, która jest przeciwna membrany integralną z wałem wymiennika wytwarza podciśnienie i wloty płynu. Po skoku została zakończona, wymiennik pneumatyczny odwraca sprężonego powietrza za membraną przeciwnej i cykl jest odwrócony.

Działanie pompy w formie animacji
